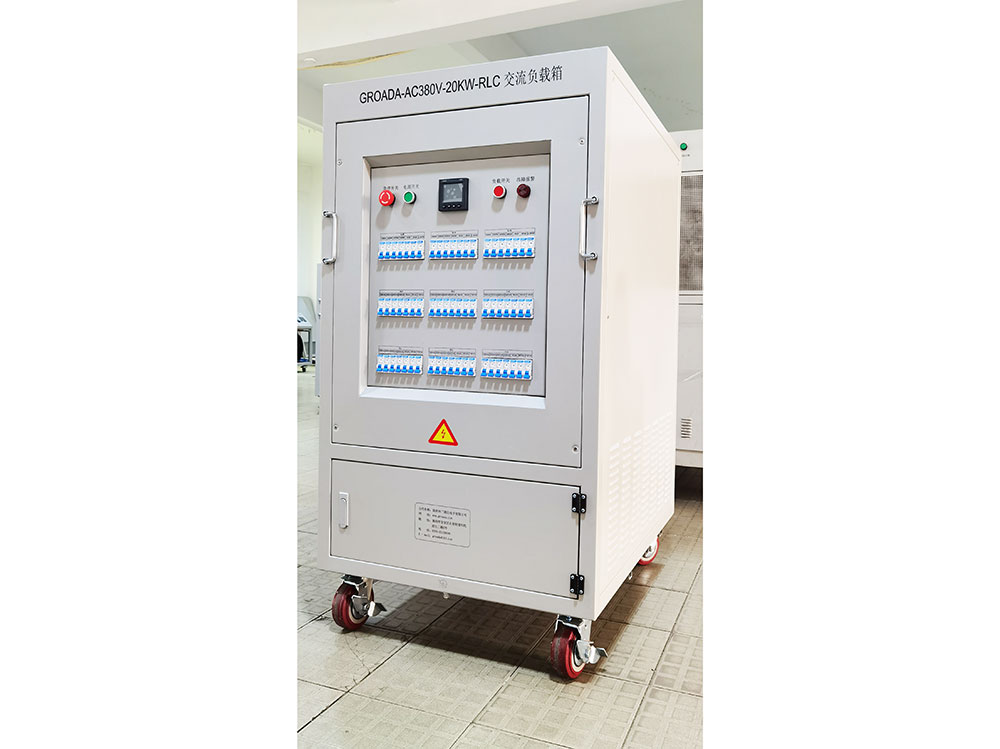

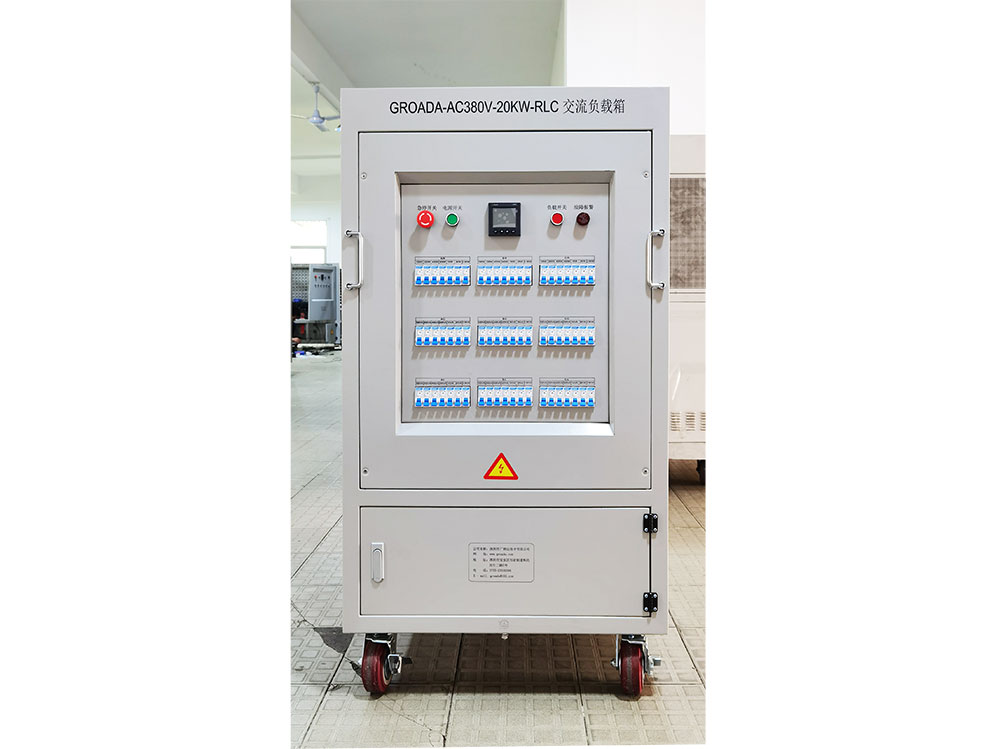

GROADA-AC380V-20KW-RLC 三相负载箱


公司主营产品:

1、交流负载:R/RL/RLC/RCD负载

2、直流负载:DC5~2000V,0~5000A

3、高频开关直流电源:DC5~2000V,0~5000A
公司座机:0755-23339096

负载箱技术参数

RLC负载箱选项范围从小型、便携式、低功率装置到高功率、室内和室外永久电阻负载组。模型标配有按钮手动控制以及 PC 软件控制,提供先进的负载配置文件解决方案,用于处理复杂的测试应用程序。装置适用于各种用途,包括发电机、UPS 系统、数据中心电源系统、电源、HVAC 系统和其他关键电源的测试。还提供单相RLC负载箱模型。


优势

用于高精度数据读出的数字计量

用户手动控制或通过具有编程负载配置文件的软件控制

通过软件进行详细的数据管理、分析和报告生成

自动负载测试允许用户设置自定义的功率和时间周期

电流、电压、功率、功率因数、频率、时间显示

紧急手动停止按钮可快速终止负载测试

过载、过压、高温、短路等不利条件自动停机保护

可选串行 RS-485 Modbus 控制

可选的干触点端子控制

可选室外额定外壳(适用于 100kw 以上的型号)


R:阻性负载:

即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯;电炉)


C:容性负载:

即和电源相比当负载电流超前负载电压一个相位差时负载为容性(如负载为补偿电容)


L:感性负载:

即和电源相比当负载电流滞后负载电压一个相位差时负载为感性(如负载为电动机;变压器;)


RLC负载箱规格参数

型号AC220V-10KVA-RLCAC380V-30KVA-RLCAC380V-60KVA-RLCAC380V-100KVA-RLCAC380V-200KVA-RLCAC380V-300KVA-RLC
额定功率RLC=10KVARLC=30KVA   RLC=60KVA  RLC=100KVA   RLC=200KVA   RLC=300KVA
R=10KW;L=10KVA
C=10KVA
R=30KW;L=30KVA;
C=30KVA
R=60KW;L=60KVA;
C=60KVA
R=100KW;L=100KVA;
C=100KVA
R=200KW;L=200KVA;
C=200KVA
R=300KW;L=300KVA;
C=300KVA
其它功率可按要求订制
尺寸(宽*深*高mm)500*750*1400600*850*15001000*1100*15001100*1600*15001500*1800*18002000*2000*2000
重量120KG380KG580KG880KG1500KG2500KG
输入电压AC220/230VAC380/400V
其它输入电压可按要求订制
输入电流0-45A0-45A0-90A0-150A0-300A0-450A
最小加载R=100W;L=100VA;
C=100VA
R=100W;L=100VA;
C=100VA
R=100W;L=100VA;
C=100VA
R=100W;L=100VA;
C=100VA
R=1KW;L=1KVA;
C=1KVA
R=1KW;L=1KVA;
C=1KVA
其它最小加载功率可按要求订制
功率因数PF=0.1~1.0(其它功率因数可按要求订制)
整机精度±3%(其它精度要求可按要求订制)
控制方式本地手动/远程上位机(本地手动控制方式:断路器/按钮/触摸屏三路可选,其它方式可按要求订制)
远程接口RS232/RS485/USB/RJ45/CAN/GPIB(其它接口方式可按要求订制)
保护功能急停保护 过温保护 风机负载联锁保护 接地保护(选用过压保护 过流保护 短路保护  风机过载 风量不足)
工作电源AC220VAC220V/380VAC380V
显示精度0.5级(其它显式精度可按要求订制)
显示参数电压、电流、功率、频率,功率因数等(其它显式方式可按要求订制)
冷确方式侧进风,上出风(其它出风方式可按要求订制)
防护等级IP20(其它防护等级可按要求订制)
外观颜色RAL7035(其它颜色可按要求订制)
工作温度-10℃~+55℃
相对湿度≤95%RH
海拔高度≤2500米
